Горячее цинкование опор освещения

Горячее цинкование опор освещения

Цинкование – это самый распространенный способ защиты стали и металлических изделий от коррозии. Благодаря высокому электроотрицательному потенциалу по отношению к стали, цинк является анодным покрытием и в результате протекторного действия создает защиту так, что даже при существовании повреждения покрытия, основной металл не подвергается коррозионному воздействию, пока не будет разрушено само покрытие.

Технология горячего цинкования предусматривает погружение металлических изделий в расплав цинка. Наиболее используемым в промышленности методом цинкования является жидкофазный способ, преимущество которого заключается в высокой производительности с регулируемым качеством и количеством покрытия, а также в применении относительно простого оборудования.

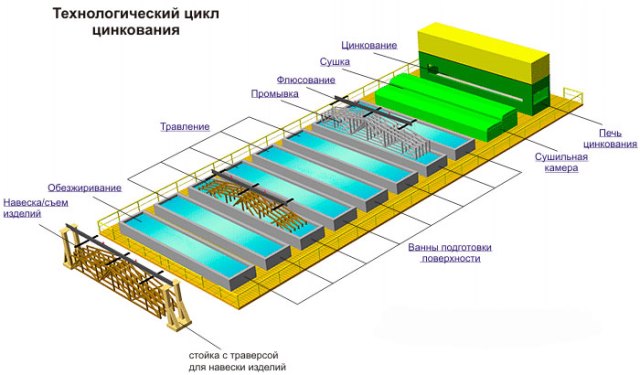

цинкование опор освещения

В процессе контакта поверхности стали с жидким цинком, после смачивания за счет диффузионных процессов образуются твердые фазы железо-цинк. При выходе изделия из ванны с цинковым расплавом на поверхности интерметаллических соединений образовывается слой покрытия, который соответствует составу металла в ванне. В том случае, если в некоторых местах на поверхности стали не образовался железоцинковый сплав, то она не смачивается цинком. Участки поверхности, непокрытые цинком, называются «чернотами».

Взаимодействие цинка с металлическим изделием зависит от температуры расплава, длительности взаимного контакта, химического состава расплава цинка и стали, а также ее структуры. Для получения толстого, однородного и пластичного цинкового покрытия горячее цинкование выполняют при температуре от 430 до 450 C.

В целях повышения равномерности распределения покрытия и исключения появления наплывов цинка на поверхности стальных изделий применяют сглаживающие устройства. Они могут быть механическими – протиры из стеклоткани или асбеста, сыпучими с применением древесно - угольной засыпки зеркала ванны в месте выхода металлоизделия из ванны и пневматическими, при которых производится интенсивная обдувка струей воздуха.

Во избежание дефектов оцинкованного металла, ухудшающих его потребительские качества, внешний вид и значительно снижающих коррозионные свойства покрытия, перед оцинковкой металлическая поверхность должна быть тщательно очищена от технологической смазки, окалины, жировых или других загрязнений. Стальные изделия подвергаются обезжириванию, горячей и холодной промывке, травлению и флюсованию.

Производство столбов и опор освещения в Киеве. Контактный телефон 044-361-75-79.
